近年來電瓶車上樓引發高層住宅火災的事件頻頻發生，為此?？低?/strong>電瓶車檢測解決方案從電梯場景出發，前端攝像機與梯控系統配合實現：聲光告警，個性語音；AI識別，精準檢測；聯動梯控，阻止上樓；遠程消警，高效管理；TOF防遮擋報警，避免人為干擾；聯動樓層顯示，快速確定位置；

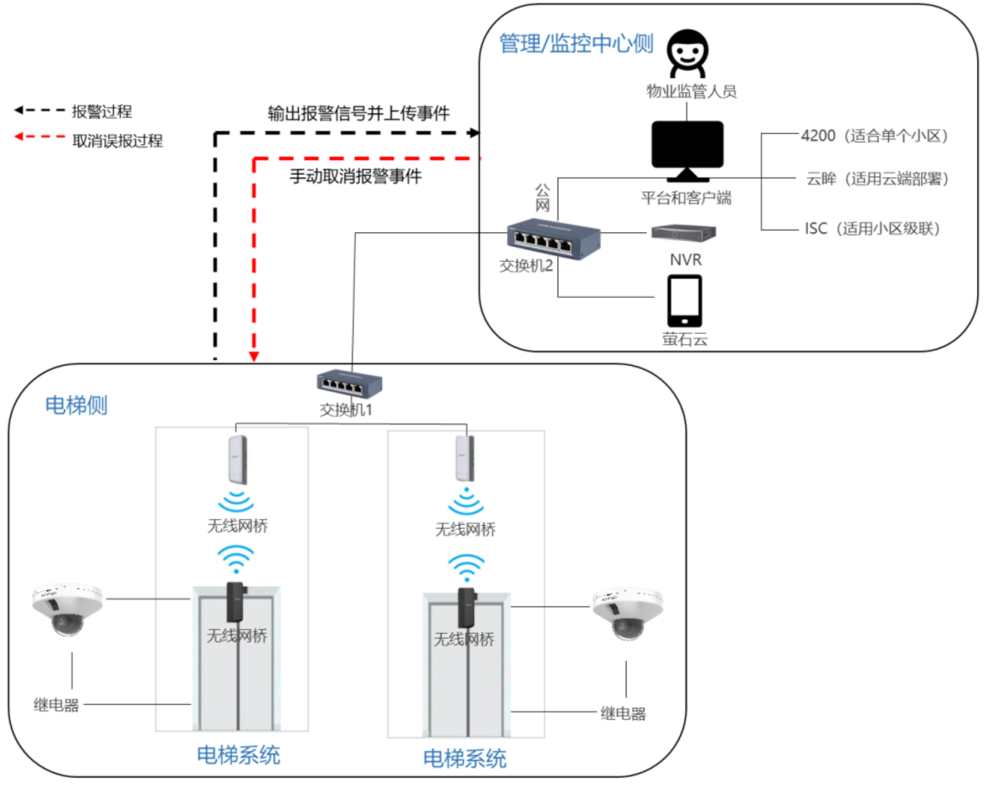

01、方案架構圖

以下指導以防遮擋電瓶車攝像機聯動梯控方案為例，整體架構如下：

02、梯控對接說明

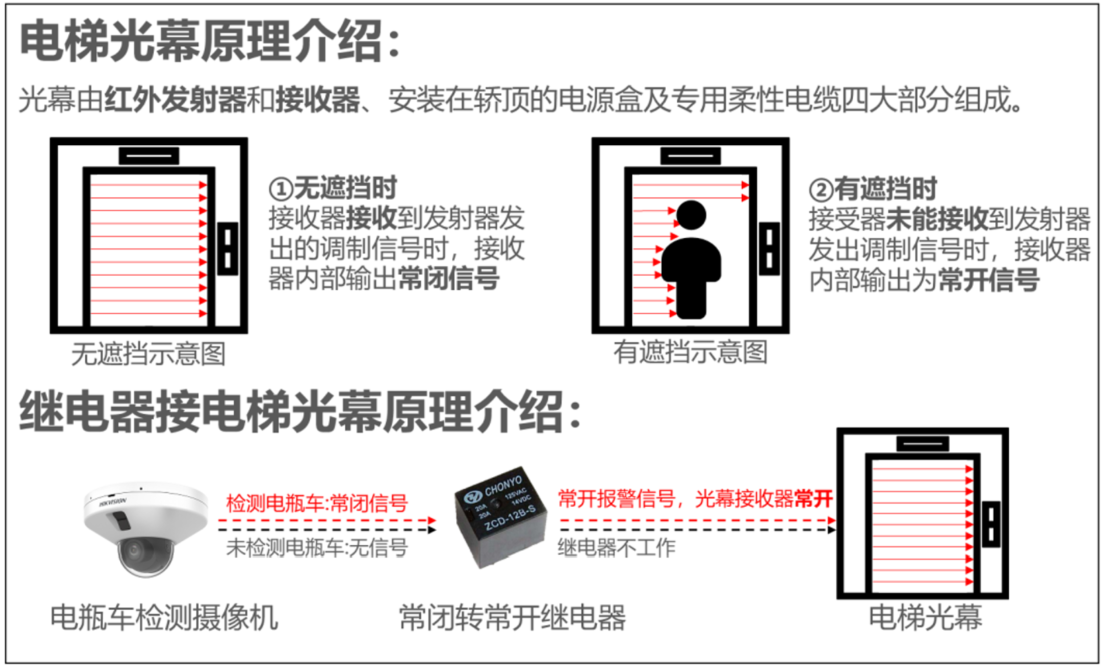

方式1、接電梯光幕：

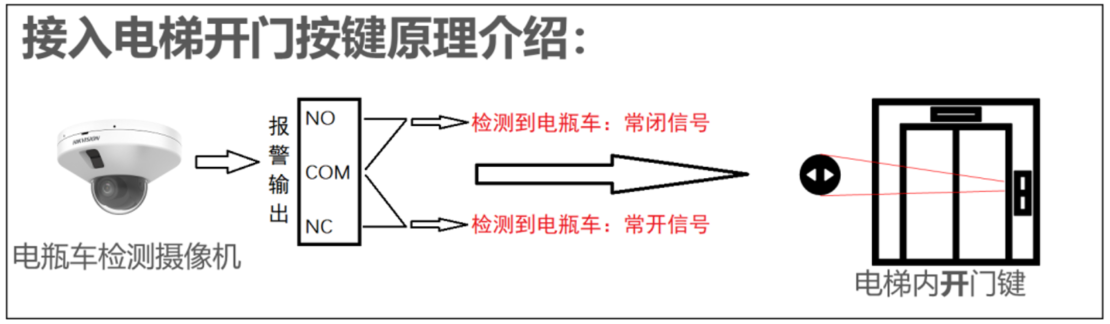

方式2、接電梯開門按鈕

注：根據《電梯施工分類劃分表》(國市監特設函[201964號)的規定，如涉及改變電梯原控制線路的，屬于重大修理?！吨腥A人民共和國特種設備安全法》規定，電梯的修理必須由電梯制造單位或者其委托的取得相應許可的單位進行，并需按要求辦理告知；對重大修理，還應實施監督檢驗。

03、安裝調試

1、電瓶車檢測攝像機安裝場景選擇：

在安裝前應注意應用場景的選擇，在電瓶車檢測攝像機的使用場景中，需要選擇電梯環境，保證電梯間光照充分；安裝的位置在電梯右壁(面向電梯靠右) 內部角落效果更好；相機安裝應保證畫面中人或物體為垂直，不應存在旋轉。

2、攝像機調試：

設備開啟配置前需確認當前版本，確保已升級版本為最新版本?？赏ㄟ^我司技術獲取最

新升級版本。

（1）開啟規則信息：

為了更直觀體現電瓶車識別過程，請使用IE瀏覽器，右擊后以管理員模式打開IE瀏覽器，安裝好最新控件版本后重啟瀏覽器登陸攝像機。在網頁的【配置】-【本地】中開啟【規則信息】， 具體如下：

播放性能：流暢性好；

規則信息：啟用 （不啟用，WEB預覽看不到識別過程）

POS信息疊加：啟用 （不啟用，WEB預覽看不到識別過程）

（2）啟用電瓶車遺留偵測功能及規則配置

?選擇【配置】-【事件】-【Smart 事件】，

?選擇“電瓶車遺留偵測”。勾選“啟用”。

?勾選“啟用持續報警輸出” （可選）。當觸發電瓶車偵測事件后，一直觸發報警輸出，直到實況畫面中無電瓶車。

?單擊“區域設置”，選擇1個警戒區域。

?單擊“檢測區域”，在實況畫面中單擊鼠標左鍵繪制多邊形端點，單擊鼠標右鍵完成繪制。

?單擊“最大尺寸”或“最小尺寸”，在實況畫面中繪制矩形過濾框。

當有物體進入警戒區域，并且目標尺寸處于最大和最小尺寸過濾框的范圍內，才能被識別為目標，否則不屬于目標，可提高檢測的準確率。

?設置警戒區域的規則參數。

時間閾值：用于設置檢測到的電瓶車在警戒區域內的停留時間，當超過停留時間時將產生聯動報警。

靈敏度：表示目標進入警戒區域的程度，靈敏度設置越大，越容易觸發報警。

二級過濾置信度：默認30，該值越高，檢出誤報越少，對外表現為語音及報警輸出越困難

二級過濾強度：默認 50，可理解為檢出閾值，該值越高，則檢出電瓶車就越困難，誤報越少。

注：“二級過濾置信度”和“二級過濾強度”，用于調整算法檢測參數，可以改變目標精準 度和過濾值等，建議保持默認值，若因安裝位置受限導致事件檢出率低，可將二者數值調低。

?設置布防時間和聯動方式。

聲音報警輸出：當觸發報警時，設備將通過正確配置的聲音進行提醒。

聯動報警輸出：當觸發報警時，設備將報警信息輸出至外接的報警輸出設備上。

?單擊“保存”，完成配置。

（3）配置報警輸出

選擇【配置】-【事件】-【普通事件】，選擇“報警輸出”，延時建議設置5秒，

報警狀態為關閉，則表示攝像機當前并未輸出報警信息，報警狀態為開啟，則表示攝像機當前正在輸出報警信號（COM+NC為常閉信號；COM+NO為常開信號。）

（4）配置聲音報警輸出

選擇【配置】-【事件】-【普通事件】，選擇“聲音報警輸出”， 音頻類型可選擇警戒音、提示音、自定義語言，可根據需求選擇對應的音頻類型。

（5）TOF遮擋報警配置

選擇【配置】-【事件】-【普通事件】，選擇“TOF 遮擋報警”。

過濾時間間隔：當遮擋動作持續時長達到設置的數值時，便會觸發TOF報警事件。

當過濾時間間隔設置為5s，如果檢測到遮擋事件時間小于5s，則該事件將不執行聯動動作。電梯高度：填寫設備的實際安裝高度即可。

TOF距離設置：當物體實際遮擋傳感器的距離小于等于“TOF距離設置”的數值時便會觸發 TOF報警。
